1.¿ley de ohm?

2¿que es voltaje?

3¿que es una resistencia?

4¿que es circuito simple?

5¿que es un circuito en serie?¿como se resuelve?

6¿que es un circuito paralelo?¿como se resuelve?

Desarrollo:

1.Es una ley de la electricidad. Establece que la diferencia de potencial V que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R

es una ley de la electricidad. Establece que la diferencia de potencial V que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R.

2.La palabra voltaje o potencial eléctrica, la real academia la define como “cantidad de voltios que actúan en un aparato o sistemas eléctrico” El voltaje es la capacidad física que tiene un circuito eléctrico, debido a que impulsa a los electrones a lo extenso de un conductor, esto quiere decir, que el voltio conduce la energía eléctrica con mayor o menor potencia, debido a que el voltaje es el mecanismo eléctrico entre los dos cuerpos, basándose a que si los dos puntos establecen un contacto de flujo de electrones puede suceder una transferencia de energía de ambos puntos, porque los electrones son cargas negativas y son atraídas por portones con carga positiva, pero además los electrones son rechazados entre sí por tener la misma carga.

3.

Se le denomina resistencia eléctrica a la oposición al flujo de electrones al moverse a través de un conductor.12 La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Simon Ohm, quien descubrió el principio que ahora lleva su nombre.

La resistencia de un conductor depende directamente de dicho coeficiente, además es directamente proporcional a su longitud (aumenta conforme es mayor su longitud) y es inversamente proporcional a su sección transversal (disminuye conforme aumenta su grosor o sección transversal).

4.Un circuito simple es aquel que consta de un sólo receptor. Imágenes de tres circuitos simples con zumbador, lámpara y motor respectivamente

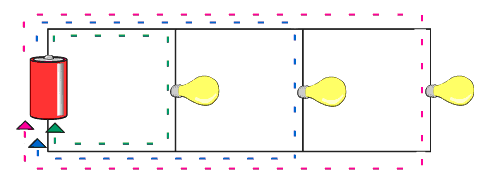

5.Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros) se conectan secuencial mente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.

6.Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará ambos a la vez. En las viviendas todas las cargas se conectan en paralelo para tener el mismo voltaje

esto se hizo en la clase del dia de hoy se uso el soft ware crococlick se simularon varios circuitos tantos paralelos como en serie.

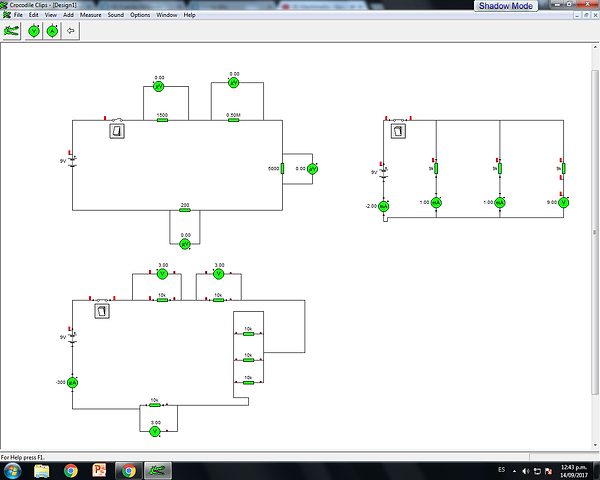

trabajo realizado en crocodiles click circuito serie y paralelo donde se demuestra la ley de ohm.

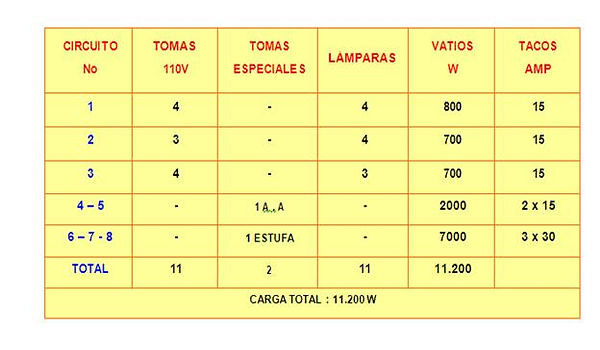

Cuadro de carga

El cuadro de cargas ofrece a quien esté interpretando el plano eléctrico, una visión clara amplia y rápida del circuito de la instalación eléctrica de la vivienda. En el se encuentra identificado el número de circuito acompañado de una descripción de el lugar o los lugares a los cuales tiene cobertura.

Acometida:Se llama acometida en las instalaciones eléctricas a la derivación desde la red de distribución de la empresa suministradora (también llamada de 'servicio eléctrico') hacia la edificación o propiedad donde se hará uso de la energía eléctrica (normalmente conocido como 'usuario').

Codigo de colores(instalaciones residenciales)

Métodos de cableado:

Ejemplo de como alcular la acometida

Cálculo de Potencia Instalada.
La Potencia o carga Instalada Pi es la potencia total obtenida de sumar las potencias de cada uno de los receptores.
Ejemplo: Determinar la potencia instalada para un domicilio tipo B con los siguientes equipos:
• 8 Lámparas incandescentes
• 8 toma corrientes
• 1 Plancha
• 1 Televisor.
Luego calcular intensidad instalada (corriente instalada).

INTENSIDAD INSTALADA

Ii= Pi / √3 . U . cos fi . n

Esta fórmula es válida para sistemas trifásicos. Para sistemas monofásicos se quita √3.
Para sistema bifásico se usa 2 en lugar de √3.

INTENSIDAD NOMINAL.

IN = Ii x fu x fs

Donde fu = factor de utilización. → A)_ Por Potencia: fu = Pu / Pi.
→ B)_ Por Horas de Servicio: fu = Hs trabajo / Hs jornada.
Donde fs = factor de simultaneidad. →
fs = N° de máquinas trabajando al mismo tiempo / N° Total de máquinas

El fu y fs para industrias en general se toman = 0,7 c/u.
El fu y fs se toman 1 sí y solo sí el cable es de un (1) consumo o carga individual.

INTENSIDAD DE TABLA.

Depende de: Formación, Tendido, Sección y Material.

Ejemplo:
IN = 133,2 Amp.
Cable Tetrapolar XLPE o PVC de Cu en tierra (subterráneo).
IT = 105 Amp→ Sección = 25mm².
INTENSIDAD ADMISIBLE.

Iadm = IT x fT x fA.

Donde fT = factor de temperatura (Según fabricante). → 1>fT>1.

Si Tº ambiente = 40ºC → fT = 0,87.

Donde fA = factor de agrupamiento (Depende del acumulamiento de cables y bandejas).
→fA = 0,88.

Ejemplo: Iadm = 80 A. → Iadm< IN. NO VERIFICA.

Busco en Tabla la sección más grande que le sigue para 133,2 Amp. Ejemplo: A 25mm² le sigue:

Sección = 35mm²→155 Amp.

Ahora Iadm para 35mm resulta = 145 Amp. → Iadm>IN. “VERIFICA”.

ENTONCES LA SECCIÓN DEL CONDUCTOR (ACOMETIDA) SERÁ 35mm².

Cálculo de la Demanda
Es la potencia promedia en los terminales de recepción en un intervalo de tiempo.
Por definición, el factor de demanda es igual a:

fd = Demanda/Carga instalada

Entonces:
Demanda = fd * Carga Instalada

Como una aproximación práctica, en adelante se utilizará un factor de demanda único de 0,60. Por consiguiente la Demanda se calculará de la siguiente forma:

Demanda = 0,60 * Carga Instalada
